| 直線導軌副的安裝 | |

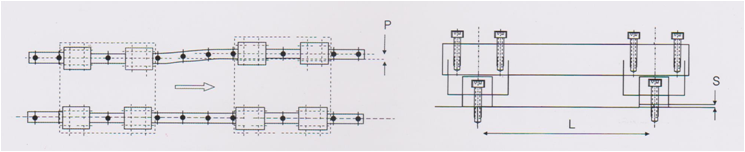

| 一、兩根導軌之間的平行度容許誤差 兩根導軌的位置誤差值，只要不超出下列表中容許值，在HSR導軌副自動調整吸收誤差作用下，仍能維持平衡順暢的直線運動。  |
|
二軸左右平行度誤差容許值 ? ? ? ? ??單位：μm |
二軸上下水平高度誤差容許值 ? ? ? ? ?單位：μm |
|

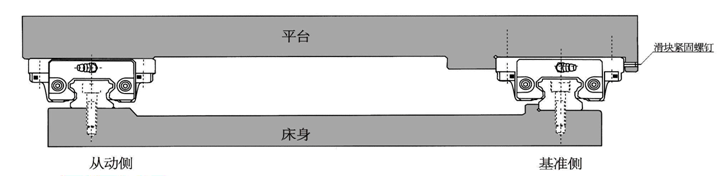

二、導軌副基準平面 |
|
?三、導軌和滑塊的各種橫壓方法 （此方法使用廣泛）  （緊固螺釘直徑受限制） |
|
|
四、導軌副安裝準備 |
|
|

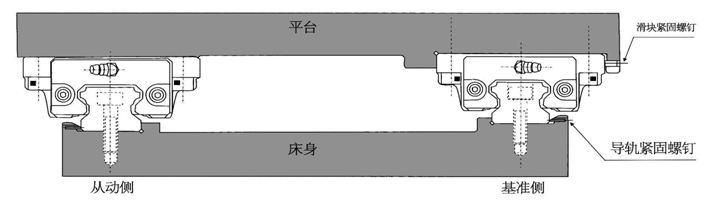

五、機械承受振動沖擊作用，且要求高剛性，高精度的安裝方法  1.確認導軌基準平面與靠肩平面貼合  2.導軌螺栓旋入至非正式擰緊，擰緊橫壓導軌緊固螺釘（按圖示順序）  3.正式擰緊導軌螺栓（按圖示順序）
滑塊裝配 |
|
|

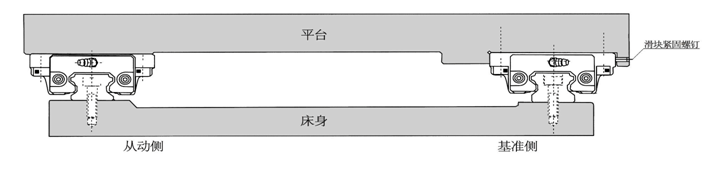

六、導軌無橫壓緊固螺釘?shù)陌惭b方法 |
|
基準側導軌裝配 |
導軌螺栓旋入至非正式擰緊，用夾頭（最好為兩個以上） 橫壓導軌使之和基準側靠肩貼合，隨即擰緊該段內的螺 栓，以此類推。 |
| 從動側導軌裝配 在正確安裝了基準側后，從動側導軌安裝可用以下方法?  |

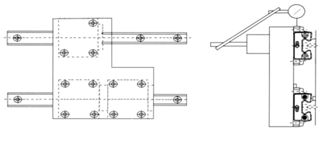

?1.借用直尺方法 通過千分表將直尺調整至與基準側導軌基準面平行，然后 以直尺為基準，用千分表校正從動側導軌直線度。從導軌 一端開始，邊調整邊擰緊導軌螺栓。 |
? |
?2.移動工作臺方法 將基準側2個滑塊緊固于工作臺上，而從動側的導軌和 1個滑塊虛固定在床身和工作臺上，用千分表測頭與從動 側滑塊側面接觸，從一端開始移動工作臺，邊調整邊擰 緊導軌螺栓。 |
? |

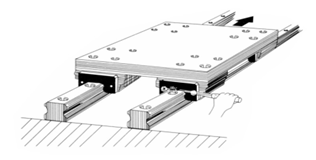

?3.仿效基準側導軌方法 將基準側2個滑塊和從動側1個滑塊堅固在工作臺上，而 從動側的導軌和另1個滑塊虛固在床身和工作臺上，從 一端開始用拉力稱移動工作臺，邊調整拉動力，邊擰緊導 軌螺栓。 |
|
?七、導軌無側基準靠肩的安裝方法 |
|
| 基準側導軌裝配
? |
?1.借作直尺方法 用千分表在直尺上移動，找正導軌基準平面的直線度，從一端開始，邊調整，邊擰緊導軌螺栓。 |
? 從動側導軌裝配方法與導軌無橫壓緊固螺釘?shù)膹膭?dòng)側導軌裝配方法相同。 |
?2.利用輔助基準方法 使用導軌安裝面附近的基準面，從一端開始找正導軌的直線度，為減少滑塊運動誤差對其影響，應將2個滑塊靠緊固定在測量平臺上。假如該基準面具備直尺功能的話，應當優先作為直尺來校正導軌。 |
滑塊螺栓旋入至非正式擰緊，擰緊橫壓滑塊緊固螺釘。正式擰緊滑塊螺栓（按圖示順序）
